高应变率-机械冲击试验 (Mechanical Shock)

机械冲击试验(Mechanical Shock)为评估芯片封装上板(Board Level)后,在制程、包装、运输及日常使用状况时,当电路板受动态剧烈弯曲时,锡接合位置(Solder Joint)是否产生断裂而影响寿命。由于制程能力提升,产品越做越小,Solder Joint面临越严苛考验,因此芯片设计企业已将本实验纳入可靠性必测项目。



失效模式

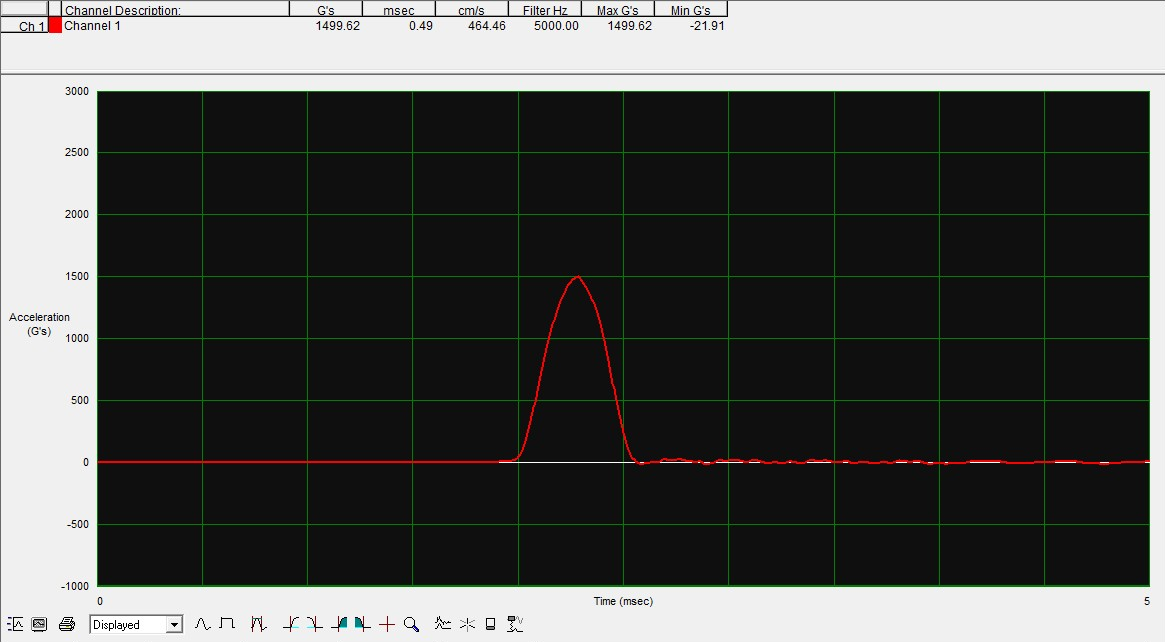

机械冲击试验是验证产品耐冲击能力,在加速度(高G值)冲击瞬间确认Solder Joint是否能抵抗外在应力。可透过实时监控系统了解测试过程中产品的状态,测试后则藉由红墨水或Cross Section(切片分析)观察锡裂所发生区域与面积。

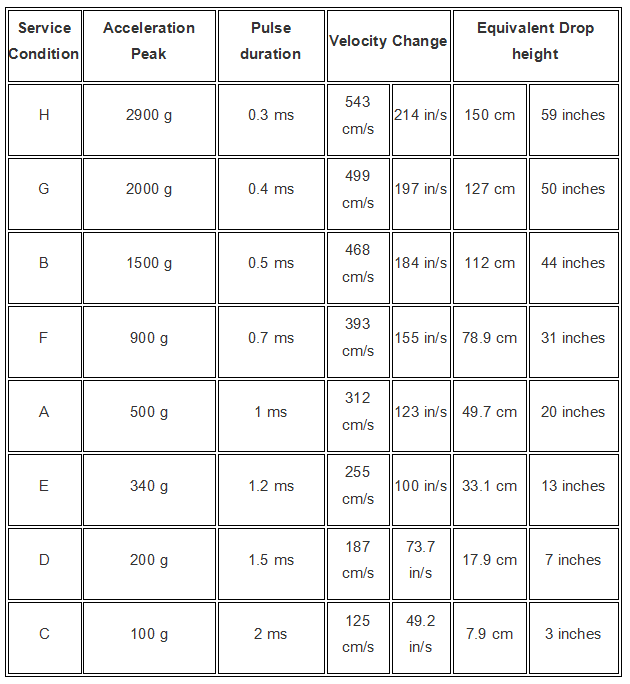

参考规范

JESD 22-B111
JESD 22-B110
JESD 22-B111
JESD 22-B104
GJB 548B

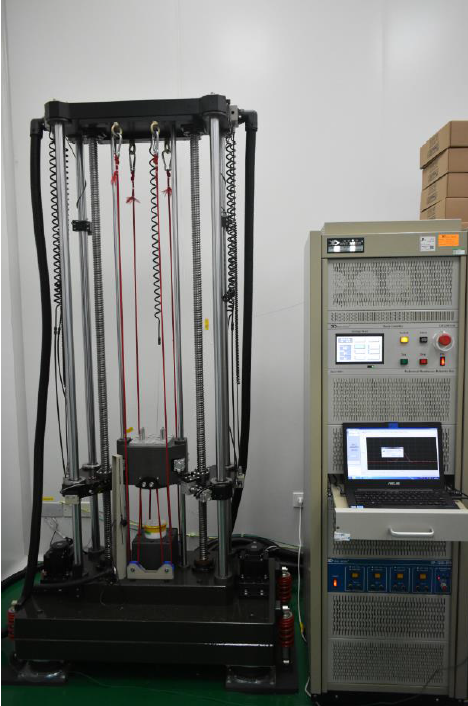

设备能量
适用领域
消费性芯片
车用Board Level


King Design
