Thermal EMMI (InSb)

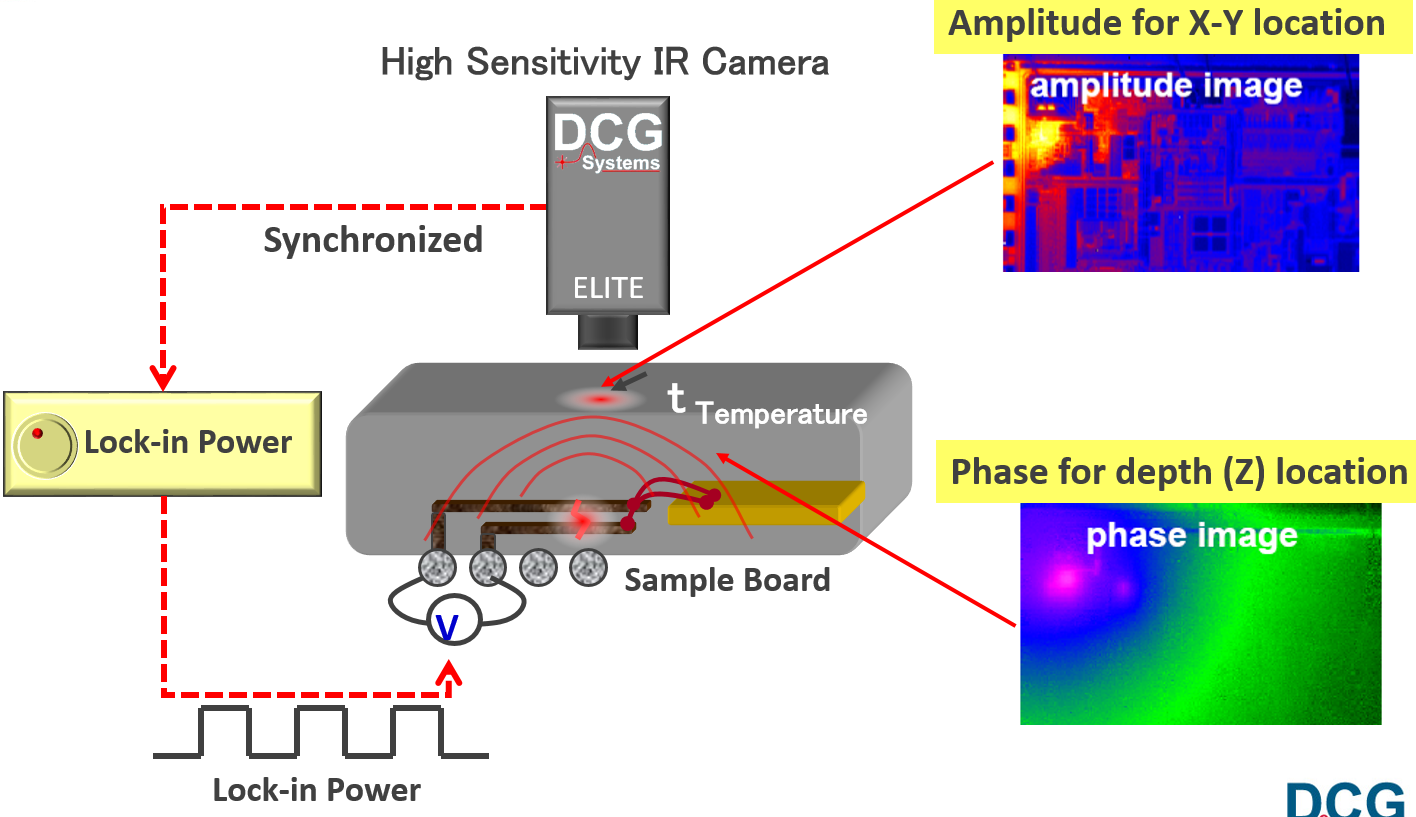

Thermal EMMI是利用InSb材质的侦测器,接收故障点通电后产生的热辐射分布,藉此定位故障点(热点、亮点Hot Spot)位置,同时利用故障点热辐射传导的时间差,即能预估芯片故障点的深度位置。



CHINAiSTI 苏试宜特能为您做什么?

  • 检测芯片封装打线和芯片内部线路短路。

  • 介电层 (Oxide)漏电。

  • 晶体管和二极管的漏电。

  • TFT LCD面板&PCB/PCBA的金属线路缺陷和短路。

  • ESD 闭锁效应。

  • 3D封装 (Stacked Die)失效点的深度预估。

  • 芯片未开盖的故障点的定位侦测

  • 低阻抗短路(<10ohm)的问题分析

苏试宜特服务优势

1
机台半自动化,失效分析效率快。
2
影像清晰,失效点位置有参考坐标功能,准确提供物性失效分析。
3
3D封装 (stacked die)失效点的深度预估。

案例分享

  • 芯片表面标记
  • 低阻抗失效样品侦测
  • 芯片不开盖侦测亮点
  • PCB短路侦测

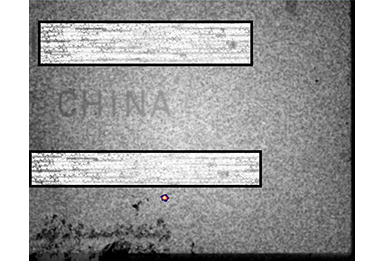

  • 在低倍率下,可清楚看出芯片 表面标记 (Marking)。

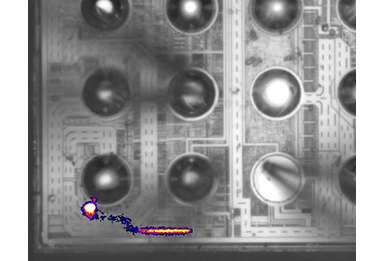

  • 在阻抗极低的短路失效样品中,利用InGaAs与OBIRCH并无法测到亮点,但Thermal EMMI可以成功清楚侦测到亮点,并且可以量测亮点相对坐标,方便之后Delayer 或Cross-section定位用。

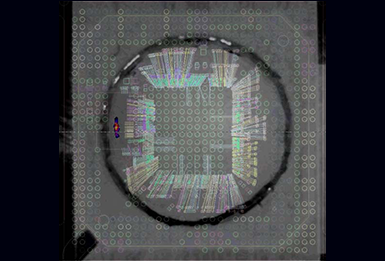

  • 芯片不需要开盖(Decap),也可侦测出热点、亮点(Hot Spot),配合X-ray可清楚判定是裸晶(Die)或是封装问题。

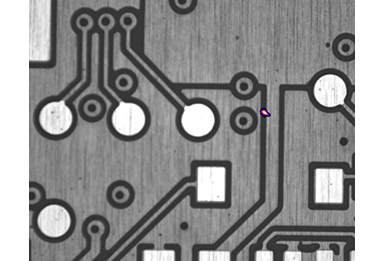

  • PCB短路问题也可以侦测到Hot Spot(热点、亮点)。

  • 应用范围
  • 设备描述
芯片半导体产业
TFT LCD面板产业
PCB/PCBA产业

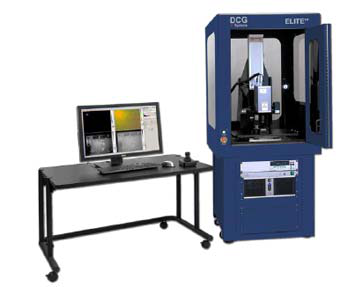

设备能量

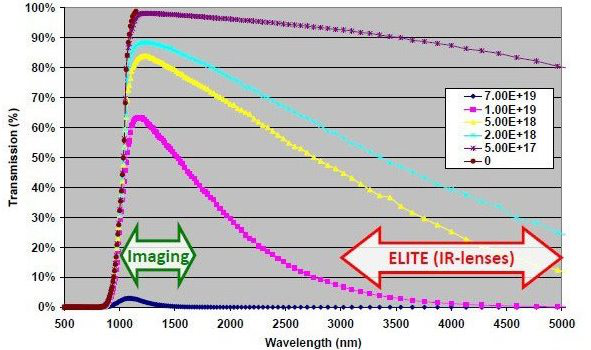

Effect of doping on transmission through silicon:
Transmission for 100um SI and different doping levels
