X 射线检测 (2D X-ray)

X-ray对物品的穿透力很强,物品内部结构中密度较高的地方 X-ray穿透较少,因此接收器获得较少的能量藉此成像。

CHINAiSTI 苏试宜特能为您做什么?

X-ray检测,是当前非破坏检测产品内部缺陷分析有效率且快速的方法,X-ray可检测待测物内部结构及是否有缺陷、空洞(Void)、Crack等异常。

苏试宜特服务优势

1
快速交期
2
业界高阶设备
3
专业分析能力
4
陪同客户上机分析

案例分享

  • 芯片
  • BGA
  • PCBA
  • PCB
  • 被动原件

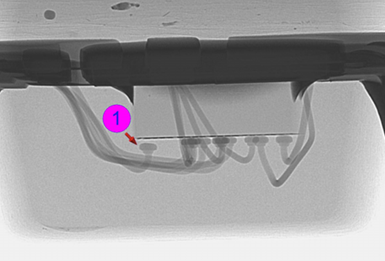

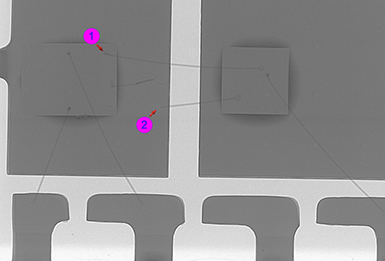

  • 打线一:焊点处剥离

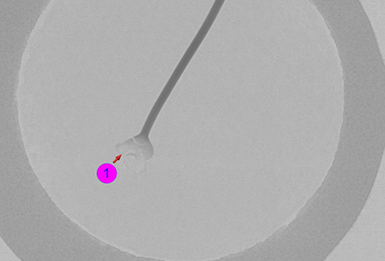

  • 打线二:焊点压合处crack

  • 铜线烧毁

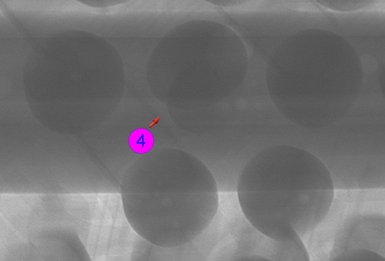

  • 锡球拒焊现象

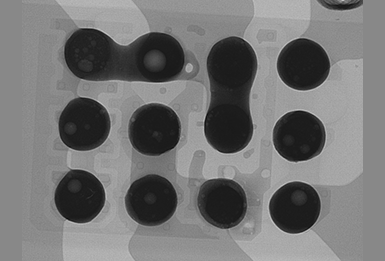

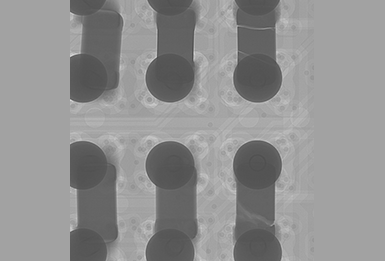

  • 锡球短路-Short

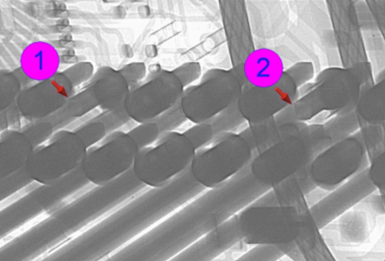

  • 贯穿孔(Through hole)吃锡不良

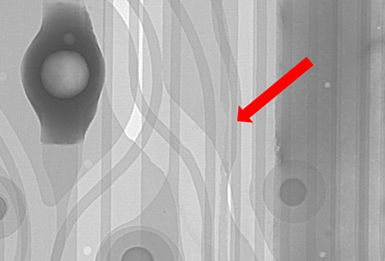

  • 电路板内层线路crack

  • 电容crack

  • 应用范围
  • 设备描述
芯片封装中的缺陷检测,如﹕层剥离、爆裂、空洞、打线完整性检测。
PCB制程中可能产生的缺陷,如﹕对齐不良或桥接以及开路。
SMT焊点空洞现象检测。
各式连接线路中可能产生的开路、短路或不正常连接的缺陷检测。
锡球数组封装及覆芯片封装中锡球的完整性检测。
密度较高的塑料材质破裂或金属材质空洞检测。
芯片尺寸量测、打线线弧量测、组件吃锡面积比例量测。

Dage XD7600 NT100 Diamond

Dage Quadra 7


· 实时影像

· 可量测影像尺寸

· 最高放大倍率为1920倍 (视样品大小)

· X-Ray spot size: NT250 0.25μm / Diamond 0.1μm / Quadra7 0.1μm

· 可倾斜66゚, 旋转360゚

· 最高能量:7600NT 160KV ,9W / Quadra7 160KV, 20W

· 检测面积 45cm(长) x 40cm(宽) x 10cm(高) / 载重 5kg


· 设备极限

芯片封装中如果是打铝线或材料材质密度较低会被穿透而无法检视。
