交互使用各种不同处理方式(离子蚀刻 / 化学药液蚀刻 / 机械研磨)，使芯片本身多层结构((Passivation, Metal, IDL)可一层一层去除，也就是芯片去层(Delayer)。透过芯片研磨(Polishing)与去层(Delayer)可逐层检视是否有缺陷，并可提供后续实验，清楚解析出每一层电路布线结构。
CHINAiSTI 苏试宜特能为您做什么？
以干、湿蚀刻及研磨(Polishing)等方法去除各Metal层做逆向分析，在以光学显微镜(50x~1500x)或电子显微镜拍摄(更大倍率)，检视是否有Metal Leakage或Burn Out、Metal Short等异常，且可利用电子显微镜做VC对照参考，判断二次电子产生的亮暗异常。
逆向去层分析(Delayer)
一般Cu、Al金属层Delayer去层
(Cratering, Via, ARC, Metal, Barrier Metal, Substrate…)
闸氧Pin Hole(配合SEM扫描)
FinFET制程
SEM电子显微镜 (型号: HITACHI SU8220 )
较小制程或微小异常检视
二次电子扫描
FinFET制程之立体Substrate检视
EDS元素分析鉴定
利用不同元素的X射线光子特征能量不同进行成分分析，並分析出每种元素的含量。
苏试宜特服务优势
案例分享

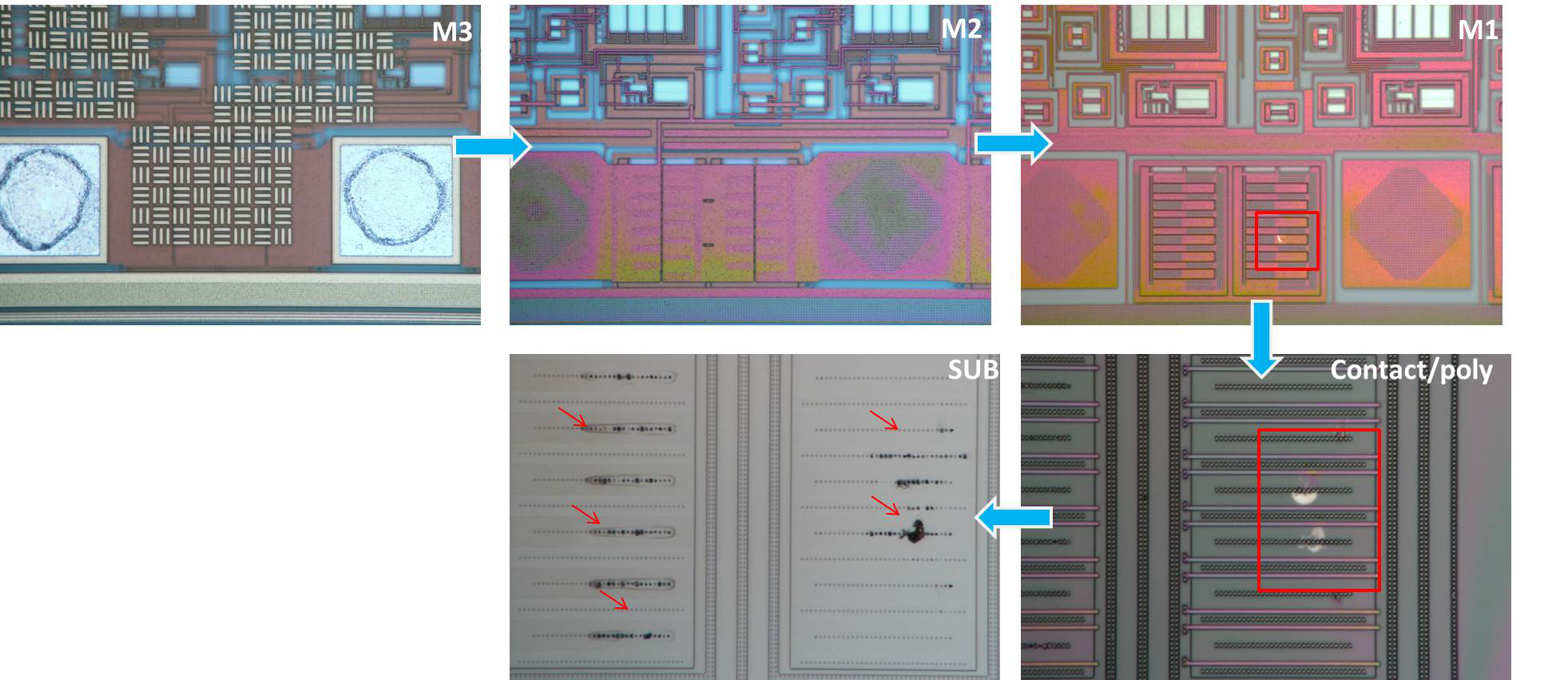

芯片 delayer去层→OM检视→Contact层→SUB层

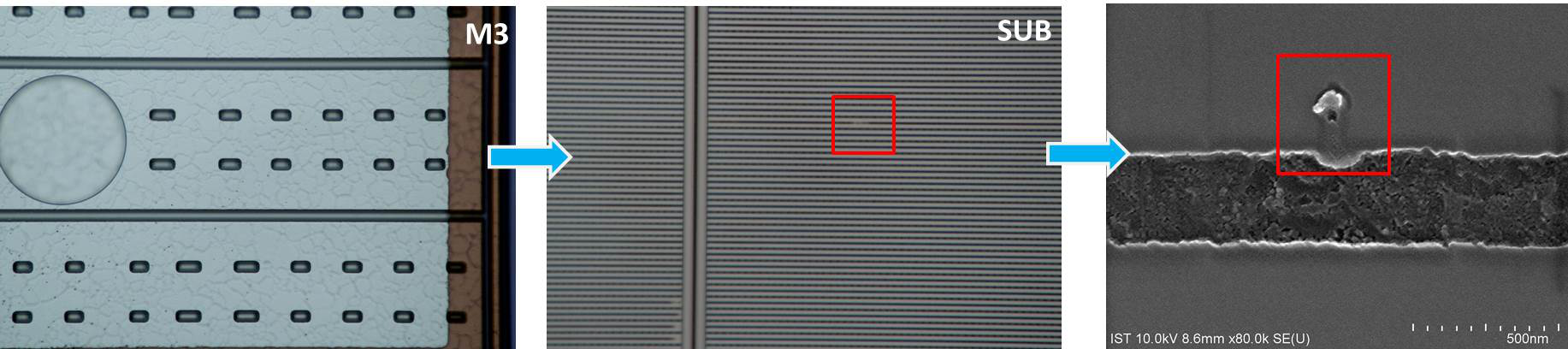

芯片 delayer 去层至SUB→OM检视拍摄→SEM电子及二次电子扫描
